Ao tempo, em poste ou plataforma
O transformador fica exposto, sem abrigo. É o arranjo mais simples e econômico, para cargas menores, até a potência que a distribuidora aceita.
Engenharia · Projeto de subestação
Projeto de subestação de energia para empresas
Da carga medida ao transformador energizado: estudo de carga, projeto, aprovação na distribuidora, obra e ligação, com ART. Projetamos e executamos.
Subestação de entrada
O que a subestação faz na planta
Recebe a energia da distribuidora em média tensão, mede, protege e rebaixa a tensão para a planta. É o ponto onde a instalação da empresa se liga à rede.
O projeto dimensiona a subestação sobre a demanda medida da planta, e não sobre a soma das cargas instaladas. Grande demais, ela custa mais e opera com perda. Pequena demais, trava o crescimento da produção.
Planta que amplia a produção, instala usina solar ou bateria, ou muda de tensão de fornecimento costuma precisar de projeto novo ou de adequação da subestação existente. Quando a cabine é antiga, a alternativa é a modernização, e o estudo de carga diz qual dos dois caminhos fecha.
Tipos
Quatro arranjos de subestação de entrada
A escolha depende da potência, do espaço disponível e da norma da distribuidora. O estudo de carga indica o arranjo que fecha para a planta.

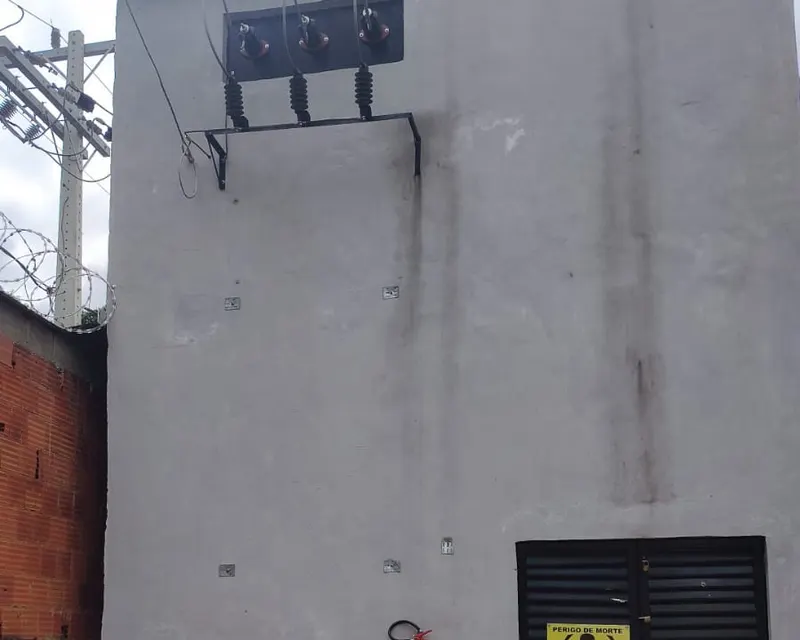

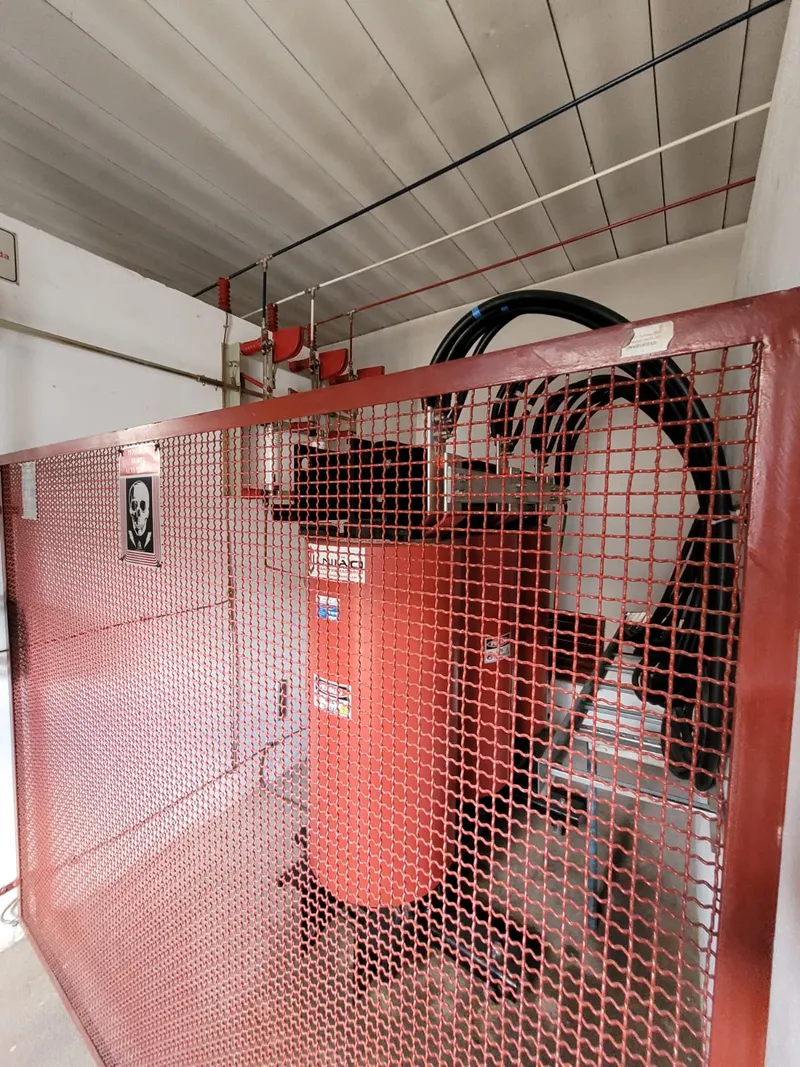

Abrigada, em cabine de alvenaria
Cabine construída na própria planta, que protege a medição, a proteção e o transformador. Atende cargas maiores, dentro do limite da norma.

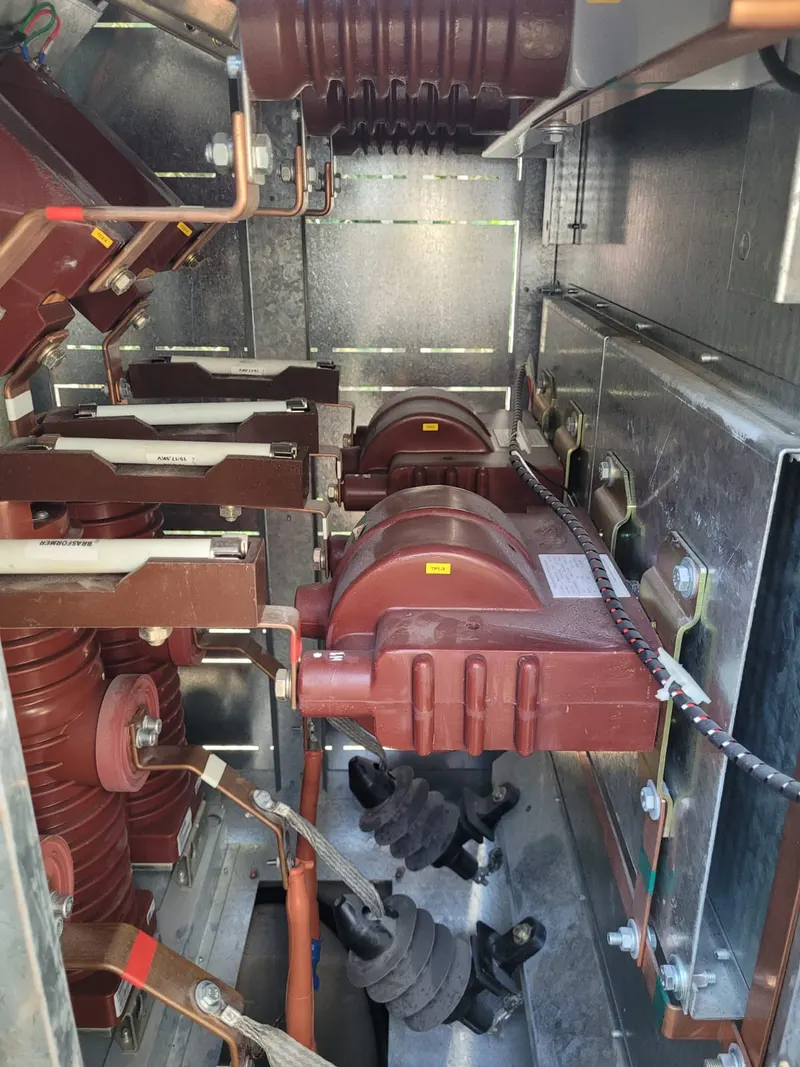

Cabine blindada
Painéis metálicos fechados, montados em fábrica. Ocupa menos espaço que a alvenaria e serve onde a área é pequena.
Cabine pré-fabricada
Cabine entregue montada, em módulo. Encurta a obra civil no local e segue as mesmas regras da subestação abrigada.
Processo
Seis etapas, do estudo de carga à ligação
A empresa acompanha o projeto, a aprovação e a obra com a mesma engenharia, e sabe em qual etapa está.
1
Estudo de carga
Demanda atual e crescimento previsto. Daí saem o tamanho e o tipo da subestação.
2
Projeto
Projeto executivo conforme a NBR 14039 e a norma da distribuidora local, com memorial e ART.
3
Aprovação na distribuidora
Conduzimos a aprovação. Quando a distribuidora exige análise prévia, o prazo dela é de 30 dias, e a obra começa com o projeto aprovado.
4
Execução
Obra civil e montagem conforme o projeto aprovado. Acompanhamos a execução com a mesma engenharia que projetou.
5
Comissionamento
Testes da instalação e da proteção antes de energizar. A empresa recebe o dossiê da obra e a ART de execução.
6
Vistoria e ligação
A distribuidora vistoria e liga a subestação. Em média tensão, a vistoria sai em até 10 dias úteis depois da obra concluída.
Solar e bateria
Usina solar e bateria ligadas na mesma subestação
Entram no mesmo projeto. Dimensionamos a subestação já com a usina e a bateria previstas, o que evita refazer proteção e transformador depois.
- A proteção já nasce preparada para a planta que gera energia, e não precisa ser refeita quando a usina chega.
- O transformador é dimensionado para o conjunto: carga, usina e bateria.
- A aprovação da subestação e a conexão da usina correm no mesmo processo junto à distribuidora.
Veja também
Responsabilidade técnica
Projeto assinado por engenheiro eletricista, com ART
Engenheiro eletricista com registro no CREA, que emite a ART do projeto e da execução. Em nossos projetos, são os dois responsáveis técnicos da engenharia.
Os engenheiros eletricistas Oderci Lopes Neto (CREA-SP 5070295449) e Gabriel Cortes Guilhard (CREA-SP 5070403336) assinam o projeto e a ART. A distribuidora analisa o projeto, mas a responsabilidade técnica pelo projeto e pela execução continua com quem assina: é o registro no CREA que a prende ao responsável.
Perguntas frequentes
Quanto custa uma subestação de energia para empresa?
O valor depende da potência instalada e do número de transformadores, do tipo de subestação (poste, alvenaria, blindada ou pré-fabricada), da tensão de fornecimento, da entrada aérea ou subterrânea e da obra civil. Não existe tabela por kVA: o valor sai depois do estudo de carga e do unifilar. Quem envia as contas de energia e o diagrama recebe a proposta com escopo e prazo.
Quais os tipos de subestação de energia?
Para a entrada de uma empresa, duas famílias: ao tempo, com o transformador em poste ou plataforma, e abrigada, em cabine de alvenaria, cabine blindada ou cabine pré-fabricada. A escolha depende da potência, do espaço, da norma da distribuidora e de a subestação fazer parte da edificação. O estudo de carga indica o arranjo que fecha para a planta.
Qual a norma para projeto de subestação?
A ABNT NBR 14039, de instalações elétricas de média tensão, e a norma de fornecimento da distribuidora local. A distribuidora confere o projeto contra as duas e pode recusar a ligação da instalação que descumpre a NBR 14039. Cada distribuidora tem a sua norma, por isso o projeto começa por ela.
Como é o processo para fazer uma subestação?
Estudo de carga, projeto, aprovação na distribuidora, execução, comissionamento e ligação. A obra só começa depois que a distribuidora aprova o projeto, e a energização exige a instalação coberta pela ART de execução. Cobrimos as seis etapas, ou só o projeto, conforme o escopo contratado.
Qual o prazo de aprovação do projeto de subestação na distribuidora?
Quando a distribuidora exige aprovação prévia, ela tem 30 dias para informar o resultado da análise e não pode cobrar por ela. Concluída a obra, a vistoria e a ligação da medição saem em até 10 dias úteis na média tensão (de 2,3 kV a menos de 69 kV). O prazo total inclui a obra e qualquer reforço de rede que a distribuidora precise fazer.
Projeto de subestação para a sua planta
Envie as últimas contas de energia, o diagrama unifilar atual e o endereço da planta. Respondemos com o escopo, o prazo e o valor.
