Levantamento
Unifilar, cargas e o sintoma relatado. Definimos onde medir antes de ir a campo.
Engenharia · Qualidade de energia
Laudo e análise de qualidade de energia
Harmônicos, fator de potência, afundamentos e desequilíbrio, medidos no quadro da empresa. Medimos, apontamos a causa e emitimos o laudo com ART.
Medição em campo
A medição fica no quadro por dias seguidos

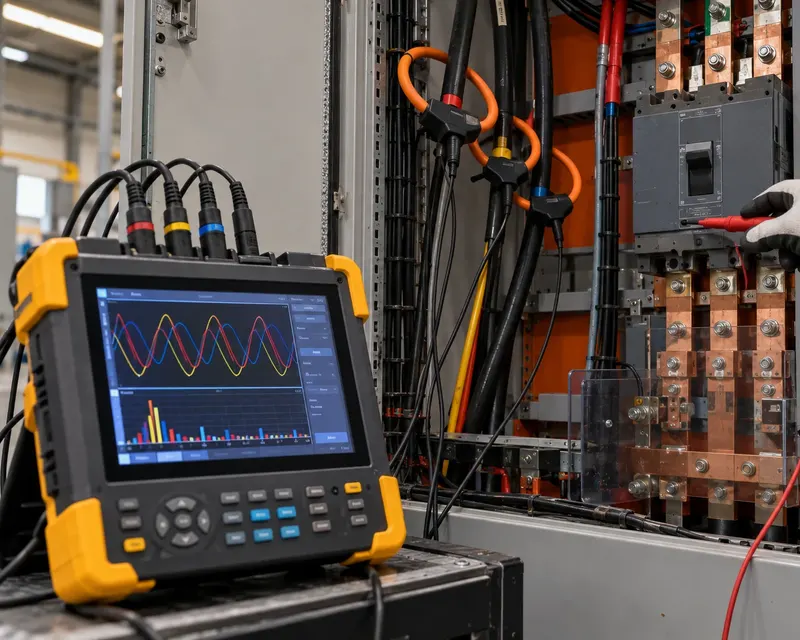

O equipamento de medição fica instalado no quadro por uma semana, com a planta funcionando, e registra a energia em todo o ciclo de produção. A análise vem depois, cruzando o registro com a rotina da fábrica.
Qualidade de energia não aparece numa leitura pontual. O desvio surge na partida de uma carga, na troca de turno ou no pico de produção, e por isso a medição acompanha a operação real, sem parar nada.
O escopo sai do sintoma: quanto mais definido o problema, menos pontos a medir e menor o valor. Quando a causa é desconhecida, a medição é mais ampla.
Em campo
Quatro etapas, do levantamento ao laudo
A planta segue funcionando durante a medição. A empresa recebe o laudo com a causa de cada desvio e a correção indicada.
2
Instalação em operação
O equipamento de medição entra no quadro com a planta funcionando. A produção não para.
3
Uma semana de registro
O registro cobre uma semana inteira de operação, o período de referência da ANEEL, com turnos, partidas de carga e picos de produção.
4
Análise e laudo
Cruzamos o registro com a operação, apontamos a causa de cada desvio e emitimos o laudo com ART.
Escopo do laudo
Cinco fenômenos que o laudo registra
Cada um tem causa e efeito diferentes, e a correção de um pode piorar outro. Por isso o laudo trata o conjunto.
Harmônicos
Distorção da energia causada por cargas eletrônicas, como inversores e acionamentos. Aquece cabo e transformador e desliga equipamento sensível.
Reativo e fator de potência
A parte da corrente que não vira trabalho. Fora do limite da ANEEL, ela vira cobrança na conta e ocupa a capacidade da instalação.
Afundamento e elevação de tensão
Queda ou subida rápida de tensão. É causa comum de máquina que para e de inversor que desarma sem falha visível.
Desequilíbrio de tensão
Diferença de tensão entre as fases. Aquece motor e encurta a vida dele.
Flutuação de tensão (flicker)
Oscilação rápida de tensão, comum com solda e cargas que ligam e desligam em ciclo. Aparece na iluminação e no controle de processo.
Depois da medição
O que fazemos com o laudo

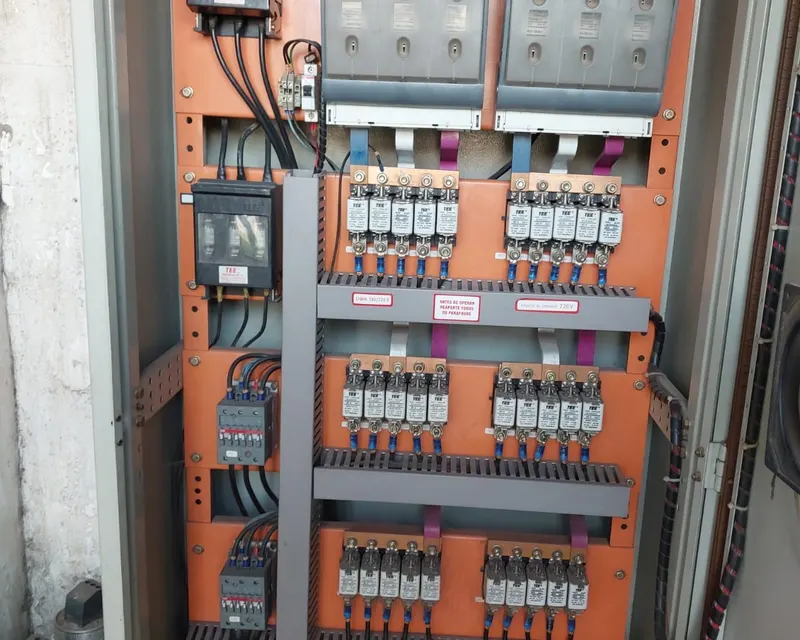

Corrigimos a causa medida: filtro de harmônicos, banco de capacitores ou ajuste no projeto elétrico. Projetamos e executamos a correção com a mesma engenharia que fez a medição.
- Filtro de harmônicos, dimensionado sobre o que foi medido na planta, e não sobre catálogo.
- Correção do fator de potência, para tirar a cobrança de reativo da conta sem criar problema novo com os harmônicos.
- Ajuste no projeto elétrico, quando a causa está na própria instalação.
- Ajuste na partida da carga que derruba a tensão do resto da planta.
Em planta com subestação própria, a medição também orienta a ampliação. A bateria, quando entra no projeto, ajuda a segurar as quedas de tensão e a tirar o reativo da conta.
Serviços relacionados
- Engenharia elétrica para empresas
- Projeto de subestação
- Diagnóstico energético
- Termografia elétrica
- Laudo de SPDA
Responsabilidade técnica
Laudo assinado por engenheiro eletricista, com ART
Engenheiro eletricista com registro no CREA, que emite a ART do serviço. Em nossos laudos, são os dois responsáveis técnicos da engenharia.
Os engenheiros eletricistas Oderci Lopes Neto (CREA-SP 5070295449) e Gabriel Cortes Guilhard (CREA-SP 5070403336) assinam o laudo e a ART. O documento amarra a medição, a conclusão e a correção recomendada a um responsável técnico, e é o que a distribuidora e a auditoria aceitam.
Perguntas frequentes
Quanto custa um laudo de qualidade de energia?
O valor depende do número de pontos de medição, da duração do registro, da tensão da instalação, do acesso aos quadros e de a empresa já ter um sintoma definido ou querer um levantamento geral. Não existe preço de tabela: o valor sai depois do levantamento. Quem envia o unifilar, as contas e a descrição do problema recebe a proposta com escopo e prazo.
Como é feita a análise de qualidade de energia?
Com um equipamento de medição instalado no quadro da planta, sem desligar nada. O registro cobre uma semana de operação, o período de referência da ANEEL, com turnos e partidas de carga. Depois cruzamos o registro com a rotina da fábrica, apontamos a causa de cada desvio e emitimos o laudo com ART.
Quem pode emitir o laudo de qualidade de energia?
O engenheiro eletricista habilitado no CREA, que registra a ART do serviço. O nosso laudo é assinado pelos engenheiros eletricistas Oderci Lopes Neto e Gabriel Cortes Guilhard, responsáveis técnicos da engenharia. Laudo sem ART não tem responsável técnico e não serve à distribuidora nem à auditoria.
O que o laudo de qualidade de energia mostra?
O comportamento da tensão e da corrente no ponto medido: harmônicos, reativo e fator de potência, afundamentos e elevações de tensão, desequilíbrio entre fases e flutuação de tensão (flicker). O laudo compara cada medida com os limites da ANEEL, no PRODIST, aponta a causa provável de cada desvio e recomenda a correção.
Como se corrige a má qualidade de energia?
Depende da causa medida. Harmônico pede filtro, fator de potência baixo pede banco de capacitores, e problema de instalação pede correção no projeto. Corrigir sem medir é o erro comum: capacitor instalado numa planta com harmônico pode agravar a distorção e queimar antes do tempo. Por isso o laudo vem antes do equipamento.
Qual a diferença entre o laudo e o monitoramento de qualidade de energia?
O laudo é uma medição por período definido, com análise e conclusão assinadas, e serve para achar a causa e justificar a correção. O monitoramento é um equipamento de medição instalado de forma permanente, que acompanha a planta e avisa quando a tensão ou o fator de potência saem do esperado. O laudo costuma ser o primeiro passo.
